Точилки для ножей от Tamtek

[MatveyZhurbi]

Серега. ты задумал сделать точилку для лентяев?))



[Fem]

40 минут назад, ART сказал:



Серега. ты задумал сделать точилку для лентяев?))



Артур, нет, весь процесс заточки так же ручками, просто немного сделать его удобнее

Ну пока по крайней мере, а там посмотрим



[rlc]

Ну вот, други мои, свершилось )))

Практически завершен фрезерный станок, остались только настройки.

Здесь не буду шибко много писать, только основное.

Если кому интересно можно посмотреть тему на Чипмейкере, там более подробно описан процесс - "WMD25V, от покупки до эксплуатации."

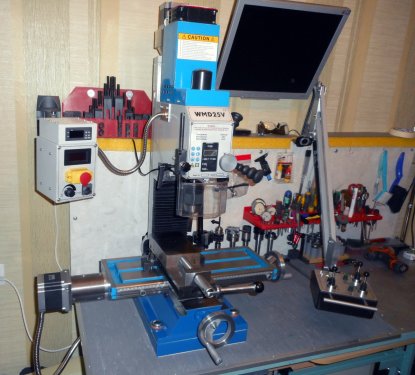

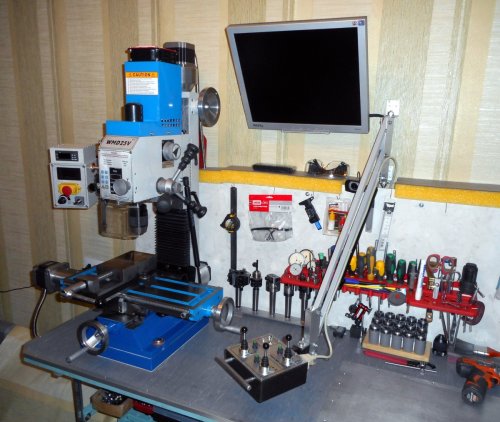

Итак встречайте - WMD25V.  Китайско-русский вариант:










Что изменилось в отличии как он был из коробки:



станок полностью перебран, все сопрягаемые поверхности подогнаны/отшабрены.


почти весь перекрашен, нетронутыми остались только стол и колпак двигателя, видно по более светлой краске.


на все три оси установлены ШД NEMA34 86STH80-5504A.

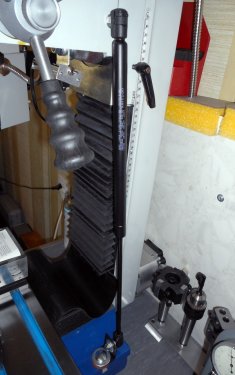

на голову установлен газовый упор на 28кг Optimal.

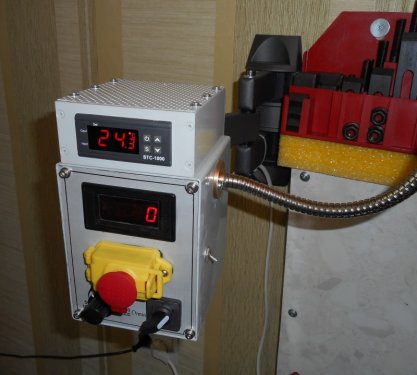

блок управления перенесен с головы на отдельный кронштейн.


сверху БУ установлен термостат для контроля температуры двигателя и управлением вентилятором охлаждения.











Что добавилось:

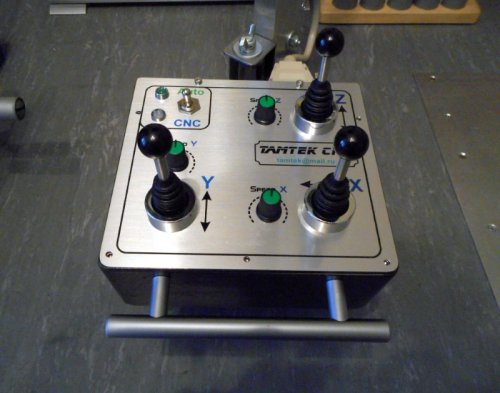

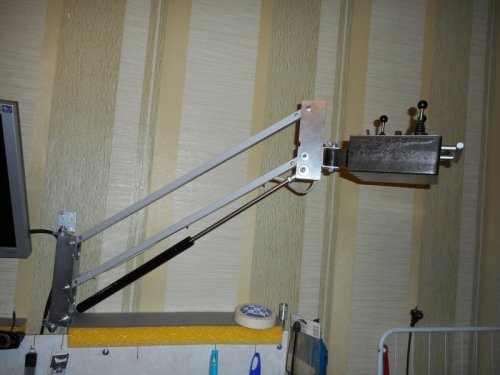

Для автоподач - пульт управления на все три оси, установлен на подъемно/поворотном кронштейне с газовым упором.

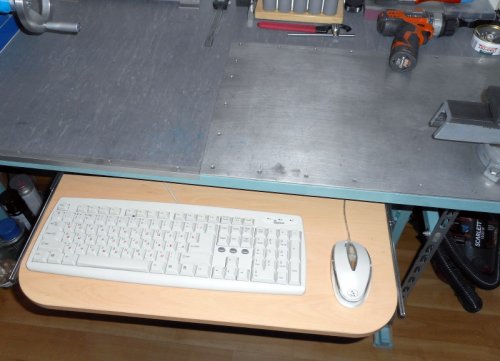

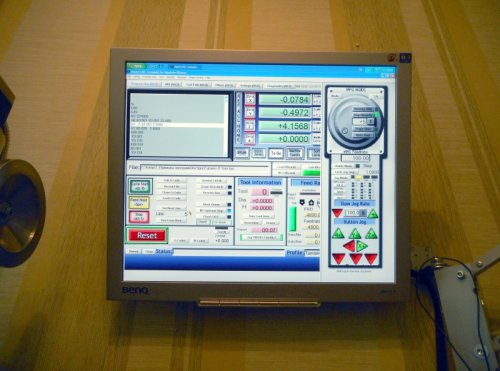

Для ЧПУ - монитор + компьютер для управления станком программами Mach3 или LinuxCNC.

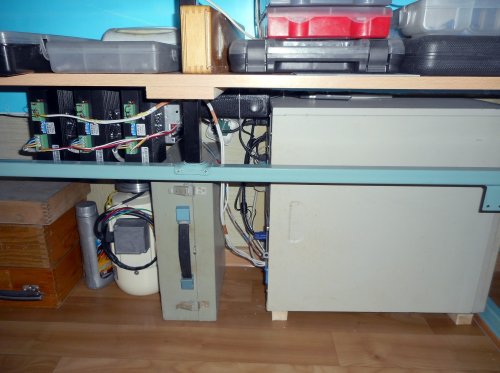

Компьютер - двухпроцессорная серверная плата Intel® SE7505VB2, два процессора Intel® Xeon по 2.8Ггц, 3Гб памяти.











Управление станком либо ручное -джойстиками, либо ЧПУ-компьютером, одновременно заблокировано во избежание.


А, да, есть еще и совсем ручное, это когда надо ручками крутить

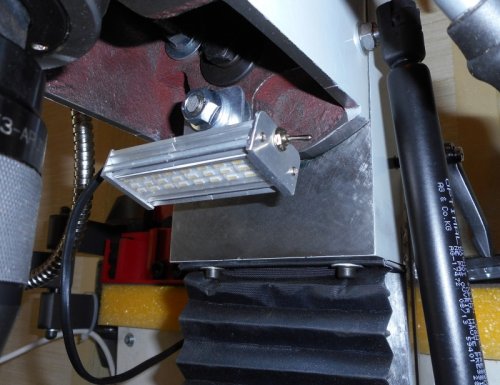

Из подсветки разбитого LED монитора сделал светодиодный светильник, очень яркий, 27 светодиодов:











Ну и много всего остального по мелочам, все сразу и не вспомнишь, по ссылке выше подробнее написано.


Рядом с кронштейном пульта видна вэб-камера, иногда в мониторе наблюдаю небритый Фимин фейс )))





ЗЫ: продолжение следует, на очереди токарный BD-920W ))

Серег, а защиту направляющих как сделал и из чего?



[Norse]

Серег, а защиту направляющих как сделал и из чего?

Это заводская гофра.



[Hemyrin]

Сделал на двух ардуинках, вроде все моменты и вопросы отразил, смотрите, спрашивайте )













[Trigger3]

Сделал на двух ардуинках ...

Здоро-ВО!

Проделана БОЛЬШАЯ работа.

Поздравляю!

... вроде все моменты и вопросы отразил, ... , спрашивайте ...

1. Какая скорость накопления погрешности измерений? Через какое число "качаний" вместо "0,0" появится "0,1"?

2. Во втором тесте - угол заточки уменьшается, а отображаемый угол увеличивается?

3. Режим автоматической коррекции угла в зависимости от изменения толщины абразива не рассматривается?



[IgorHarko]

2 часа назад, biser сказал:



1. Какая скорость накопления погрешности измерений? Через какое число "качаний" вместо "0,0" появится "0,1"?



Погрешности не накапливаются, угломер выводит живые данные с датчика.


На датчике стоит процессор обработки данных, что он делает фиг знает ))


Знаю только что там есть фильтр Калмана





2 часа назад, biser сказал:



2. Во втором тесте - угол заточки уменьшается, а отображаемый угол увеличивается?



Угломер работает в две стороны от нуля, и вверх и вниз.


Те в плюс и в минус, сам минус не выводится на экран, не нужен он )






2 часа назад, biser сказал:



3. Режим автоматической коррекции угла в зависимости от изменения толщины абразива не рассматривается?



В принципе вопрос решаемый

Одну кнопочку нажал - нужный угол записался.


Сменил  камень - другую кнопочку нажал - СУ поднялся/опустился до нужного угла.



[nikita_1001]

СУ поднялся/опустился до нужного угла.

А вот это, уже очень интересно будет.



[tomasian]

мне нравится. самое главное это движение вперед.. прогресс так сказать



[Zuzlo]

25.01.2020 в 18:30, biser сказал:



3. Режим автоматической коррекции угла в зависимости от изменения толщины абразива не рассматривается?






Получите
