Точилка ТОЧКА (sharpenpoint)

[Lisanochkin]

Я вижу это как коцепцию, не обязательно такую стойку покупать. На многие точилки можно сделать дополнительное приспособление которое даст возможность затачивать ножи по такой схеме.

И, в зависимости от точилки конечно, это может быть очень бюджетно!


Если в точилке есть мачта и направляющая, то остаётся сделать пару деталей!

Александр, а я бы подождал, когда Андрей поделиться своими мыслями по поводу его стойки и выложенных им  фоток.


Да и при помощи пары деталей сделать хороший бюджетный станок явно не получиться.

Сидим загораем, ждем комментариев и ответа автора





[AlexeyA]

Да и при помощи пары деталей сделать хороший бюджетный станок явно не получиться.

Сидим загораем, ждем комментариев и ответа автора



С нуля - соглашусь - из пары деталей хорошую наверно не получится.


Добавить к существующей и получить новый принцип работы - я думаю вполне!



[Dokomato]

К коллегам! ))

Может просто я не могу найти, подскажите, если есть

В обзорах на апексоиды почти всегда замеряется угол при перевороте.


Не смог найти ни одного видео, где на системе с постоянным углом заточки угол бы тоже измерялся...


Как я понимаю эта концепция решает главным образом проблему изменения угла при стачивании материала. По моим прикидкам при стачивании 0.1мм материала угол изменяется на 0.02 градуса. Значит системы с постоянным углом, по идее, должны обеспечить постоянство угла как минимум не хуже. Но там ведь изгиб направляющей, ничтожный возможно, но есть.. Микролюфты в подшипниках...


Но никто об этом, по крайней мере в этих видео, ни слова не говорит. А Владимир Коханов, упомянутый в крайнем, вообще не считает нужным проверять это.





0.02 градуса, это получается пол миллиметра нужно строчить, чтобы китайский углокуб это заметил!





Или дело только в удобстве и автокомпенсации толщины абразива при его смене?


Или что-то не понимаю?!





Ни чего, что я в теме Андрея это обсуждаю?

Доброго времени!


Вот в таком принципе точилке, я думаю не имеет значение толщина камня и даже наличие выработки (седловины). При точном исполнении механизмов. отклонение угла стремится к нулю.



[Bolik]

Александр, а я бы подождал, когда Андрей поделиться своими мыслями по поводу его стойки и выложенных им  фоток.

Да и при помощи пары деталей сделать хороший бюджетный станок явно не получиться.

Сидим загораем, ждем комментариев и ответа автора



Доброго времени!

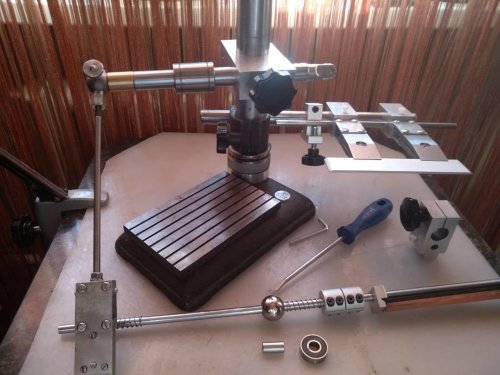

Стойка С-4   новая стоит около 15000 руб. , я использую конечно б\у  ..была в хозяйстве и не давала покоя. На просторах инета б\у стойку можно купить за 3-4 тысячи руб., онаж  железня, что с нее будет кроме ржавчины и царапин. Стойка измерительная и очень точно выполнена,  добавляем точно сделанные узлы и получается хорошая тяжелая, устойчивая точилка. Хочу прикрутить рельсовую каретку и можно затачивать -(риски от абразива под 90 градусов с разных сторон клинка). Нож можно устанавливать горизонтально и вертикально..кому как нравится, можно на больших камнях работать. По механическому угломеру пока еще руки не дошли.



[YWEBAS]

плиз фотки!...

А вот и китайцы-нашел



 #401



[Mark]

Доброго времени!

Стойка С-4   новая стоит около 15000 руб. , я использую конечно б\у  ..была в хозяйстве и не давала покоя. На просторах инета б\у стойку можно купить за 3-4 тысячи руб., онаж  железня, что с нее будет кроме ржавчины и царапин. Стойка измерительная и очень точно выполнена,  добавляем точно сделанные узлы и получается хорошая тяжелая, устойчивая точилка. Хочу прикрутить рельсовую каретку и можно затачивать -(риски от абразива под 90 градусов с разных сторон клинка). Нож можно устанавливать горизонтально и вертикально..кому как нравится, можно на больших камнях работать. По механическому угломеру пока еще руки не дошли.

Андрей, пока ничего не ясно с "трех нот", и твоих пояснений  мелодию не угадал.

Ждем продолжения...



[Digger31]

А вот и китайцы-нашел




 #401

Артур, наверно долго искал?

А вот здесь всю понятно, спасибо.



[RustyIron]

Артур, наверно долго искал?

Нее, приблизительно знаю что-где.....)



[cadeaux]

Поможем )

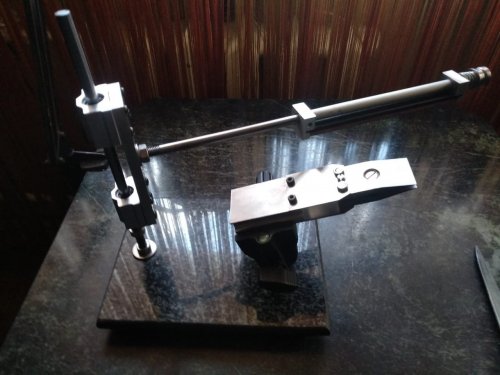

За счёт чего отслеживается криволинейность РК?


За счёт скольжения подшипника по стойке - не верю, там такой рычаг, что его просто клинит.


На фото с висящим в воздухе штоком  это видно, он висит, не опускается.


Значит выборка люфтов + деформация деталей точилки.


Нужно хотя бы ввести уравновешивающую пружину на стойку.


И подшипника нужно два, разнесённых, тогда давление на стенки подшипников от веса штока снизятся.


Следовательно и усилие на перемещения тоже.





А что за следы побежалости над резьбой на стойке?


Отпускал чтобы резьбу нарезать?


Вал от чего?

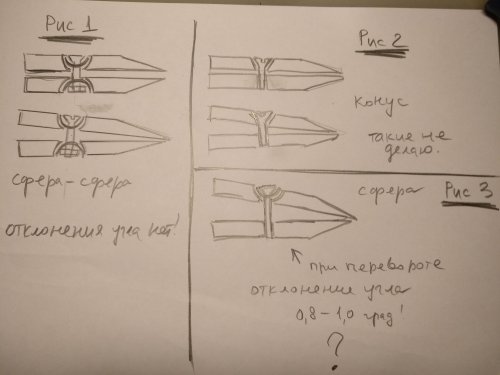

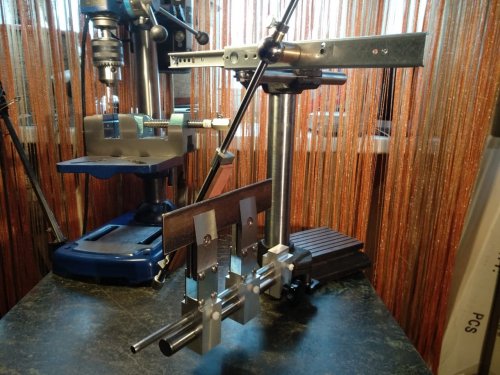

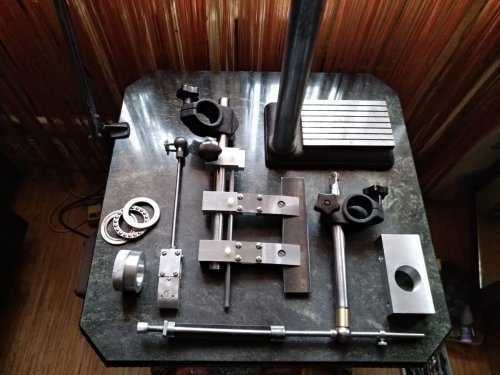

Доброго времени!   Продолжаю стойку С-4 приспосабливать, по предварительным ощущениям будет неплохо. Некоторые вопросы не понял. Но хочу обратить внимание, когда в зажимных губках один (верхний) винт в сфере или конусе, а на второй губке просто резьба, то при перевороте у меня изменение угла составляет 0,8-1 град.! Вывод: зажимные губки  должны быть абсолютно одинаковы..  Что-то подклинивает .соточки ловить ВАЩЕ проблема..надеюсь побороть. притирал валы и каретки..но видимо попроще сделаю.  А стойка..можно будет фиксировать клинок в любом положении...ммм...потихоньку доделаю, видео выложу...



[9inik]

Доброго времени!


Видосик по проблеме с углами.









как смог, нарисовал...
