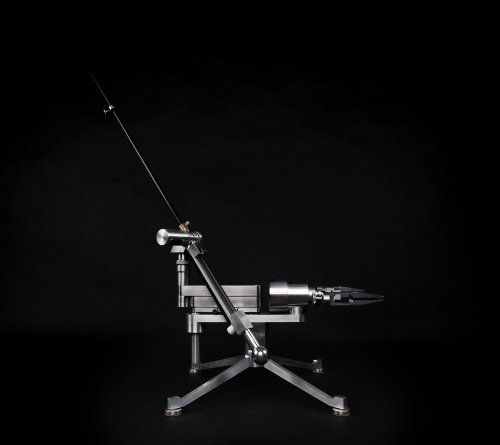

Точилка Сатурн

[WDS]

В качестве эксперимента добавил маленький вибромотор!

Да уж.



[Kalinichka]

И почему выбран такой способ зажима камней, а не подпружиненный?

Серёг, а мне кажется что там пружинка, но она спрятана в телескопную трубку.



[DPV]

@Yanvar


Зажимы клинка что-то уж больно знакомые. Они не мелькали случайно уже на форуме, в двухцветном исполнении?



[Kazaxo]

Изумительно

Свежий ветер в наши обвисшие паруса ))


Но хотелось бы нюансов.


Плечи рычагов стойки кмк не равные и  на уровне оси вращения стойка уходит вправо. Почему?


По идее ось СУ должна быть на оси ПУ.


По материалам побольше нужно, что из чего.


По виду нержа, но может быть и постобработка фото.


По угломеру побольшеб )


Что за таблетка на дальнем упоре для камней?


И почему выбран такой способ зажима камней, а не подпружиненный?

Благодарю ))





Сегменты "руки" разной длины.


Корпус шарнира наклонен вперед, чтобы направляющая могла наклоняться до 90°.


По материалам: дюраль, оси внутри стальные и втулки под направляющую из бронзы.  Особой постобработки нет, только балансы белого и т.п.


Угломер в работе, надеюсь скоро закончу с ним.


Таблетка - вибромотор.


Зажим камня подпружинен! Ход зажима 12мм.












[KVT]

Красиво, аккуратно, интересно!

Положение рычагов, я так понимаю, фиксируется ограничителями по обеим сторонам от оси ПУ?

Гайка с накаткой это регулятор усилия пружины? Зачем спрятали его в корпус, для красоты или есть функционал?

Спасибо!

Да, гайка с накаткой - регулятор, пружина находится под ней. Хотелось спрятать пружину не увеличивая при этом вынос губок и, вообще, габарит поворотного узла с рамой и зажимом.

Не удивлюсь если какой-нибудь индуктивный датчик, считывающий рабочую поверхность камня на основе показаний, вносящий коррекцию в показания угломера.

))



[error32]

@Yanvar

Зажимы клинка что-то уж больно знакомые. Они не мелькали случайно уже на форуме, в двухцветном исполнении?

Конструкцию зажимов почерпнул у Андреаса (ТокБил)



[Yarbee]

@Yanvar Александр, вот эта бобышка на рамке не мешает при заточке узких филейников на малые углы?





Да и не стоило столько внимания уделять регулировке усилия пружины. Один раз настроил, законтрил и забыл на годы.





А в целом шедеврально! РКК жжёт!


Ракеты не можем, а точилки пока не разучились. Без обид


Губки КМК слишком простые для неё. Больше к Сатурну подошли бы космические губки как на Грид-Виве Виктора Демидова. Стиль "спейс" должен выдерживаться









[ilyas]

Охренительная точилка) Молодец!







[OlegLeningrad]

Очень серьезный подход, молодец.


При работе не "козлит", ножки на присосках?



[1242pos]

Александр, вот эта бобышка на рамке не мешает при заточке узких филейников на малые углы?

Сергей, мне кажется что именно эта бобышка не мешает в таком случае. Скорее всего будут мешать эти два элемента.








Конечно могу и ошибаться и на самом деле вообще ничего не мешает затачивать узкие клинки.
