Точилка для ножей «ГРИД-ВИВА» («GRID-VIVA»)

[Ani]

В кино Артура про эйджпал при смене камня вроде плюха - я не заметил есть там лыска или нет на штоке.


Иначе - новый камень при смене базируется с разворотом относительно плоскости изгиба штока. Это не есть зер гут.



[Xapdep]

Виктор, а что тебе будет мешать (кроме веса доп деталей), стыкануть стальной шток да хоть с карбоновым через доп поворотный узел?





Узел можно сделать пластиковым для снижения веса или дюралевым.



[Kolyvan]

я не заметил есть там лыска или нет на штоке

Есть



[sergin]

Вадим, рад тебя услышать.

Держатель камней предусматривает возможность работы  камнями, как на бланках , так и без них с разной длинной абразива (только для комплектации станка с целиковым штоком).


Передний держатель имеет возможность перемещения по трубке.


Постарался быть кратким.


Спасибо за вопрос.










4-е фото. держатель камней. Думаю самое правильное решение, у меня подобное...


Эх..наворотил..класс!!



[Euvgeniy]

Здравствуйте, Виктор!



По-моему, в вашей заточной системе расстояние между СУ и кончиком губок оптимизировано именно для ДБ камней 150-152мм . Скажите пожалуйста, а можно ли ось подъёмного устройства подъёмного механизма переставить в самоё



дальнее от губок положение на базе? Если Да, то какое по горизонтали?



[AndreyVH]

В предыдущем тексте имел ввиду росстояние в мм.



Виктор, у меня есть 2 предложения:



1. Для сборки по схеме Apex, как у Богдана Манько на «Криволапке» на магнитном столике, у Вас на базе (столе) посередине между магнитом и кромкой базы сделать винт «для стабилизации лезвия ножа» как на презентации «Кр. Лап.» в You Tube от 28.08.2016 с минуты 5:35. Для базовой версии.



2. Для сборки по схеме Ефим для компенсации усилия оттягивания рамки комплектовать систему одной или двумя регулируемыми по высоте распорками устанавливаемыми снизу между базой(столиком) и столом (если база в горизонтальном положении), на котором стоит присоска. Ксати эти же распорки или подлиннее может быть можно осторожно устанавливать при заточке очень длинных или тяжёлых инструментов под рамку ? Хотя вряд ли. Это увидел на видео в You Tube У Григорий Гендель , которому, кстати помог Б.Манько с «Гравицапой» и штоком с кривошипом (Этот человек Г.Г. , если я правильно понял, после болезни продолжает точить одной рукой!) Как вариант, основания для таких «проставок» можно делать на шарнире, как у Вас внизу стойки СУ. Возможно, как опция.



Есть ещё ...



Желаю здоровья.



[Boost]

Здравствуйте, Виктор! Хочу поделиться информацией.



Вы говорили, что система «G.-V.“ как опция может комплектоваться тисками «Proxon“. У меня такие есть. Выбирал из 5 шт. Все кривые. Лучшие по качеству только со струбциной стоили уже 150 Евро. В 5 раз дороже. Взял Proxon. Обратил внимание, что при зажатии некоторых небольших предметов в штатных губках- их перекашивает. Возможно, тиски требуют доработки…. Нашёл видеоиз от S-W-S из 2х частей:




https://www.youtube.com/watch?v=zhHGto_MXxg


https://www.youtube.com/watch?v=oTm74F1WPaM


Надеюсь Вам пригодится.





[Yonis]

Виктор , требования банальны , что бы позволял заточнику использовать абразивы от 100мм до 200мм , и что бы замена была без гимора , как предлагаете вы , как то сменные по длине трубки .  Если в заточном сете применяются абразивы 125мм, 150мм и 200мм , то заточка превращается в сборку-разборку штока .

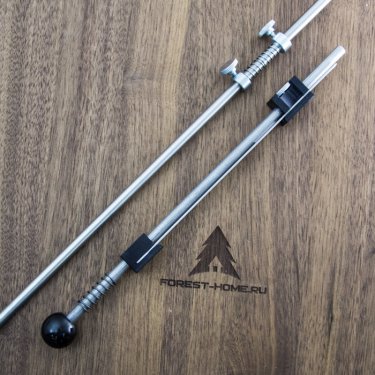

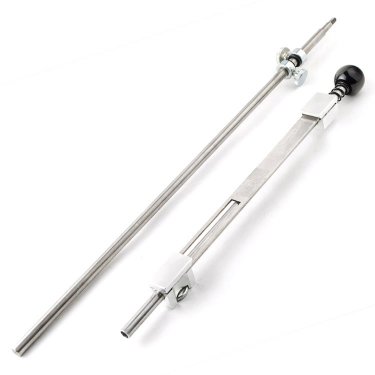

Вадим, подобная задача наиболее интересно решена в последней конструкцию штока "ПРОФИЛЬ"


Ты имел в виду подобное решение?


см. картинки












[onotoleo]

Виктор, а что тебе будет мешать (кроме веса доп деталей), стыкануть стальной шток да хоть с карбоновым через доп поворотный узел?




Узел можно сделать пластиковым для снижения веса или дюралевым.

Сережа, наше решение в чём то похоже на твой эскиз.


Это будет соединительная муфта из дюрали.


Но имеются отличия, оси обеих половинок штока пересекаются и находятся в одной плоскости.


Фотки  в металле будут позже.






[maxkov71]

4-е фото. держатель камней. Думаю самое правильное решение, у меня подобное...

Эх..наворотил..класс!!

Андрей, рад найти единомышленника.


Спасибо.
