держатель камней с постоянной базой от рк

[VershininVI]



Вот нах... снимать металл по всему подводу или, тем паче, всему спуску? Не пойму

.

так и не надо


ступенчатая заточка рулит



[arbus]

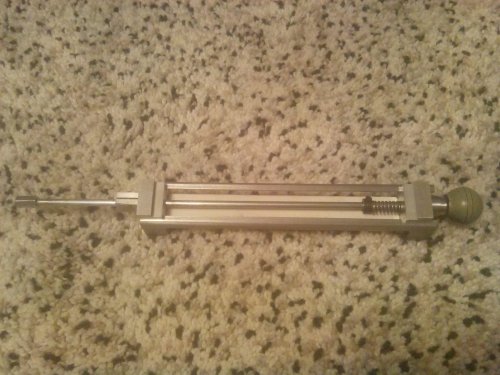

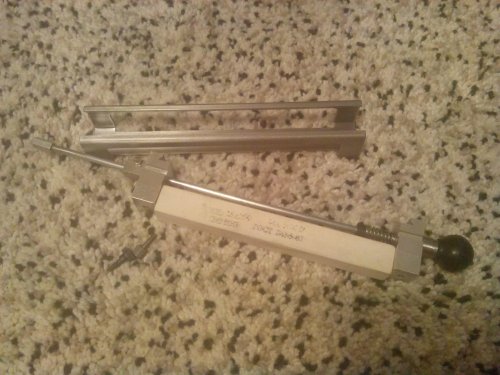

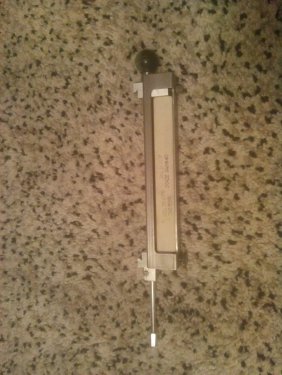

Стальная труба 40х40х3 шовная. Шов убран при фрезеровке верхнего сквозного паза. Длина 250 мм. Вес грамм триста. Да он ничему не мешает, т.к. при заточке Спейсер снимается.

Можно поискать и алюминиевый профиль подходящего размера и формы.



[ArielB]

ступенчатая заточка рулит

Да я заметил, что она рулит. И каждая ступень при ней шоркается (затачивается) своим камнем. Чем ближе к кромке ступенька,  тем мельче зерно камня. И снимает что крупный камень, что мелкий примерно одинаковый объём металла. А это время и деньги. Угол заточки при этом аппроксимированный из углов каждой ступени.


Может правильнее будет делать одну ступень с фиксированным углом? При этом каждый следующий камень с зерном меньшим предыдущего шоркает по поверхности, которую уже шоркал предыдущий камень. Т.е. не грызёт с нуля ступеньку металла (клин),  а именно проходит по поверхности уже обработанной предыдущем камнем бОльшего зерна по касательной. При этом меньше съем металла и соответственно меньше износ камня. Шлифовка/доводка/полировка вроде вся построена по такому принципу. А у нас по классике  жанра получается так: тратим время, меняем с понтом камни, подвыставляем углы, получаем ступенчатый клин с разной шероховатостью ступенек, а в конце полируем все эти ступеньки разной шероховатости 1000000 камнем или пастой. Так зачем всё наше колдовство со сменой камней, если проще просто всё одним средним камнем  (подходящим к марке стали и термообработке клинка) снести, отполировать пастой (камнем 10000+ вряд ли попадёшь в предыдущий угол при базировании его по жопе, а не по рабочей поверхности) и сделать микроподвод. Резать то всё равно будет кромка после микроподвода.


А шаманство с доставанием чемодана с камнями из-под дивана, сменой камней в точилке перед круглыми глазами (по 15копеек) соседа-охотника, доставанием трансмутанта с горы КилиманджароОО! из деревянной коробки перед круглыми (уже по рублю) глазами соседа - мне кажется от лукавого.


Еще раз повторю - я не заточник, а просто инженер. Почитал форум, подумал,сделал точилку, поточил, ещё поточил, и ещё поточил, почитал наш форум и ганзу и вот вскочили новые вопросы...


Мож я и не прав?


Сорри за много букв.



[BahGor]

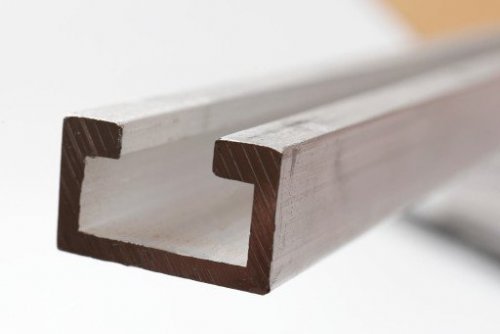

Можно поискать и алюминиевый профиль подходящего размера и формы

Такого как на фото из деформируемого алюминия полно в магазинах. Но он не годится - мягкий.  Выпилишь окна, а базовая площадка прогнётся. И заплечики базовые быстро сносятся. Дюралевый профиль бы подошёл, но нигде нет. А труб стальных навалом везде.


Да и вес, как писал не важен - спейсер только для установки камня.



[FEDOR78]

Всё работает как и задумывалось. В выхи принесу с гаражу стойку с микрометром и проверю.



[Golyagov]

Вот ещё появилась мыслЯ в Шарпинаторе-2 к этому держателю сделать СУ с выдерживанием постоянного угла при опускании-подъеме подъемника. Роденды и классические втулки в топку  Тогда и попробую точить подводы одним углом со сменой камней. Опускание СУ будет давать глубину врезания (подачу), а не изменение угла заточки. А микроподвод делать за счёт изменения угла заточки  парой винт-рычаг на подъемнике. В шарпе это реализовать проще простого.



[tac_tics]

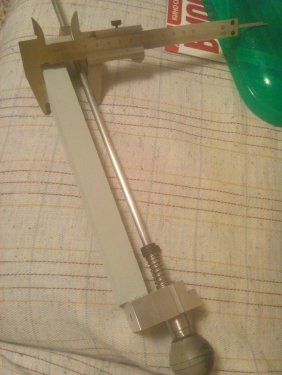

Вот проверил маузером 0,1мм относительно штока в трёх точках на КК - по краям и в середине - везде 36.7. На ОА по краям 36.7 в середине 36.6.


На 4-х камнях не выравненных из коробки везде 36.6-36.7 при длине камня 200мм.



[AlexSkiff]

Молодец



[edc]

) а не правильнее ли будет первоначально выставить угол не по касанию грани подвода в неопределённом месте, а зажав в губки линейку с вылетом чуть меньше вылета затачиваемого клинка. Затем выставить требуемый угол заточки. Снять линейку. Зажать клинок

А думаете удастся точно выставить клинок после линейки? Ну и линейку надо брать самую тонкую. 2 мм линейка дает почти пол градуса на сторону. Ну наверно это не критично вместо скажем 35 градусов получим 34. Меня больше смущает как выставить клинок после линейки на это же место.



[shura]

Меня больше смущает как выставить клинок после линейки на это же место.

Клинок выставлять не надо - на глаз на пару мм ближе к точилке и всё. Угол фиксирую на подъемнике жёстко, закручивая каретку-качалку одним винтом. После этого сколько бы не опускал подъемник, камень будет точить под этим углом, т.к.угол наклона штока не изменится. Можно вообще выставить угол без линейки - об кромку рамки, затем установить клинок, ослабить зажим подъёмника, камень упадёт на клинок и подача на съём металла будет под весом камня под этим углом. На шарпинаторе-2 покажу в ветке про точилку из го*на и палок. Когда сделаю и попробую.
