Трафареты для травления

[MikhailM]

Приветствую.  Видел на ютубе как с помощью приспособы электрической травили маркировки стали на ножах. Ненашёл.


Единственное что сейчас нашёл на ганзе тему нашёл по продаже трафаретов.


 https://forum.guns.ru/forummessage/189/2433419.html



[zhmenka1962]

Хочу вытравить рисунок на ноже. Независимо от того, чисто химическое или электрохимическое травление, прежде всего надо рисунок перенести на металл.



Существует куча способов это сделать. От простейших типа "мажем лаком для ногтей, сушим, выцарапываем рисунок" и до высокотехнологичных с использованием лазерных принтеров, фоторезиста и т.д. У них у всех есть один общий недостаток - отнимают кучу времени.



Недавно натолкнулся на информацию о том, что существуют некие "трафареты" для травления, используя которые весь процесс травления можно ужать до 1-2 минут:



1. Приклеиваешь трафарет на металл

2. Снимаешь защитный слой - на металле остаётся только краска

3. К месту травления прикладываешь тампон, пропитанный обычным солевым раствором и подаешь напряжение

4. Весь процесс травления занимает от 5 до 30 секунд

5. Убираешь тампон

6. Смываешь краску

7. Любуешься результатом



Выглядит это всё просто прекрасно, но возникают вопросы:



1. Где взять эти трафареты? Я так понял, что это покупается на Али под маркой "трафареты для тату". Это так?

2. Говорят, что такие трафареты в лёгкую делают в любой мастерской по изготовлению печатей и штампов.  Но кто нарисует картинку и как им объяснить - что мне нужно?



Наверное могут сделать в любой рекламной конторе. Плоттером на рекламной пленке.



[Rodgar]

Наверное могут сделать в любой рекламной конторе. Плоттером на рекламной пленке.

Андрей, на пленке - это грубо и не по европейски (с) )))


В смысле - детализация говно-с... Сетка от 100 и выше, фотослой - либо пленочный фоторезист, либо полиграфическая капиллярная пленка


Я тут где-то описывал процесс в деталях, хоть и без картинок. Главная фигня - хороший, оптически плотный фотошаблон (или фотонабор, или струйный фотовывод у шелкушников)


если картинка совсем маленькая, можно даже сетку не натягивать - отутюжить предварительно через силиконовую бумагу или, на край, меловку белую - и вуаля


ЗЫ. Затею что-нибудь травить - картинки выложу, когда это будет - хз


в единственном экземпляре - можно на сетке и не делать. фоторезист прямо на металл, металл предварительно заматировать в хлорке, лимонке итд. Это - крайне желательно, ввиду отражений



[MorozovYuriy]

Андрей, на пленке - это грубо и не по европейски (с) )))

В смысле - детализация говно-с... Сетка от 100 и выше, фотослой - либо пленочный фоторезист, либо полиграфическая капиллярная пленка


Я тут где-то описывал процесс в деталях, хоть и без картинок. Главная фигня - хороший, оптически плотный фотошаблон (или фотонабор, или струйный фотовывод у шелкушников)


если картинка совсем маленькая, можно даже сетку не натягивать - отутюжить предварительно через силиконовую бумагу или, на край, меловку белую - и вуаля


ЗЫ. Затею что-нибудь травить - картинки выложу, когда это будет - хз


в единственном экземпляре - можно на сетке и не делать. фоторезист прямо на металл, металл предварительно заматировать в хлорке, лимонке итд. Это - крайне желательно, ввиду отражений

Ну мы же не знаем какие задачи ставит ТС...может простенький рисунок совсем.


Поэтому и привел самый простой вариант.


Я например травил просто типа клейма своего. Тут сетки, фоторезисты, капилярные пленки...и прочие "технологии" перебор наверное. Просто наклеил "логотип", протравил, снял пленку...


Ну а если имеется ввиду художественное многослойное травление, то да...возни и нюансов в достатке.



[AleksandrAs]

Ну мы же не знаем какие задачи ставит ТС...может простенький рисунок совсем.

Поэтому и привел самый простой вариант.


Я например травил просто типа клейма своего. Тут сетки, фоторезисты, капилярные пленки...и прочие "технологии" перебор наверное. Просто наклеил "логотип", протравил, снял пленку...


Ну а если имеется ввиду художественное многослойное травление, то да...возни и нюансов в достатке.

да не... причем здесь художественное и многослойное... элементарная повторяемость, проработка мелких деталей


поинтересуйся смеха ради на плоттерной резке, какого размера деталюшки они способны сделать чисто, без надрывов и прочих повреждений пленки... если будет пара мм свежим ножом - это уже праздник. а два мм в логотипе/клейме на ноже - это сильно дофига. сталкивался я тут с резкой шаблона для надписи на стакане... исплевался весь. где мог - скальпелем подправил, но это где мог...


поэтому или электрохимия через трафарет, или лазер... или традиционно - клеймо и колотить на горячую)))



[Rusbuzz]



да не... причем здесь художественное и многослойное... элементарная повторяемость, проработка мелких деталей

поинтересуйся смеха ради на плоттерной резке, какого размера деталюшки они способны сделать чисто, без надрывов и прочих повреждений пленки... если будет пара мм свежим ножом - это уже праздник. а два мм в логотипе/клейме на ноже - это сильно дофига. сталкивался я тут с резкой шаблона для надписи на стакане... исплевался весь. где мог - скальпелем подправил, но это где мог...


поэтому или электрохимия через трафарет, или лазер... или традиционно - клеймо и колотить на горячую)))

Интересовался..."ради смеха" . И травил с рекламной плёнкой.


Думаю, что для простейших рисунков вполне годится. Может тебе плотер говенный попался...



[puare2009]



Интересовался..."ради смеха" . И травил с рекламной плёнкой.


Думаю, что для простейших рисунков вполне годится. Может тебе плотер говенный попался...

хорошо у вас режут)



[VladimirNizh]

хорошо у вас режут)

Да ХЗ...мне сравнить не с чем.


Да и делал давно...



[Likearocket]

Да, конечно! Для начала - что то совсем простое. А уж если получится - тогда будем выпендриваться!

А смысл какой? Свое клеймо или просто потравить ради удовольствия?






[DimDim]

А смысл какой? Свое клеймо или просто потравить ради удовольствия?



Травлю клеймо, а так-же маркировку при помощи фоторезистивной плёнки и напечатанного на прозрачной плёнке для принтера шаблона.

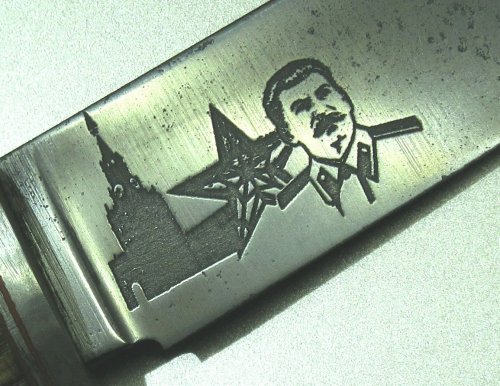

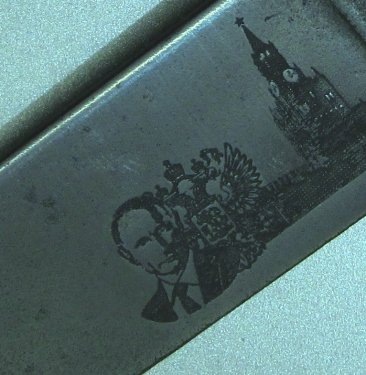

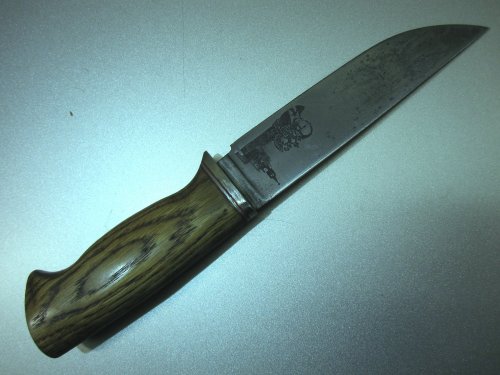

на этом ноже клеймо протравлено таким способом. Способ требует эмпирического подхода. Зато можно, при должной сноровке, протравить мелкие элементы.


если интересует посмотрите в интернете "травление печатных плат фоторезистом". Там много интересного.
