Точилка zigzag

[Archeda]

Модель F1






[Rocknrolla]

Александр, вы на одном форуме выставили свой станок, с описанием. Тут же как ,,кость,, кинули... Хотя бы расскажите о своем произведении. В барахолке правда есть описание, а тут что?



[botlihhh]

Александр, вы на одном форуме выставили свой станок, с описанием. Тут же как ,,кость,, кинули... Хотя бы расскажите о своем произведении. В барахолке правда есть описание, а тут что?

Я просто посмотрел как образец подобные темы здесь. В ближайшее время сниму видео обзор и дополню тему, в надежде на обсуждение, отзывы, советы...



[Hard762]

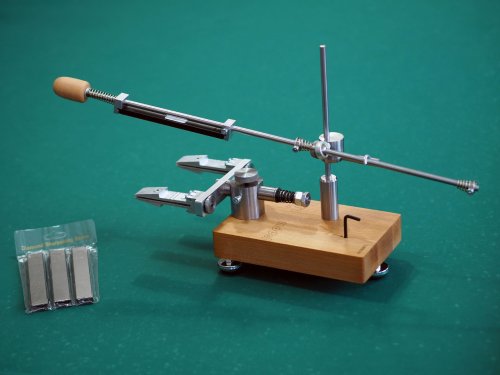

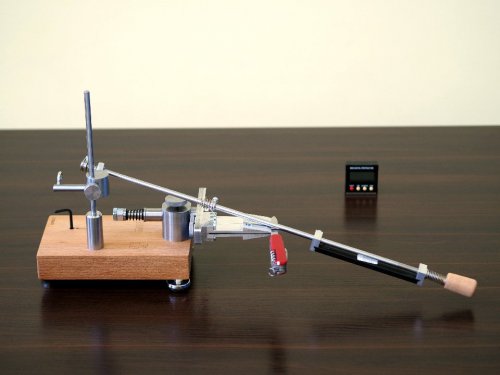

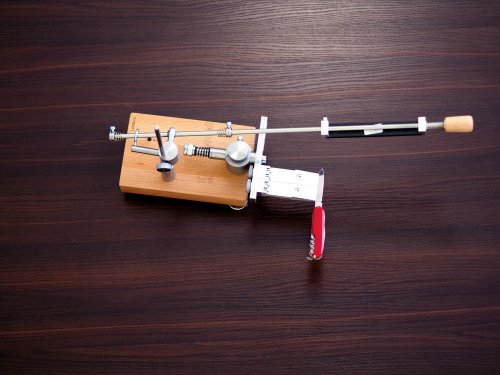

Основание: бук, 224мм * 136мм * 40мм.

Вес: 3 кг.

Материалы: сталь, магналий, бук. Из бука сделано основание и рукоятка.

Комплектация: заточная система с повороткой, 2 стандартных зажима, парковка, ограничители с пружинами, держатели, три алмаза на выбор, ключи.

Диапазон углов заточки от 9 до 38 градусов (18 - 79 полный угол), в стандартной комплектации (зависит от клинка).

Длина горизонтальной штанги 600мм.

Длина поворотной планки 150мм.



[Good_Vin]

2 стандартных зажима

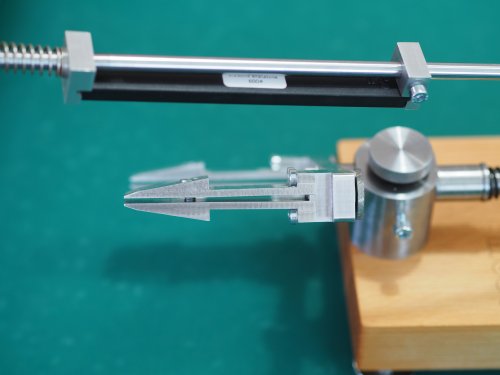

Что то не совсем они стандартные. Покрупнее бы посмотреть. Из магналия? Какого конкретно?


И КМК, крючок парковки должен быть такой, чтобы шток с рукояткой смотрел не в лоб заточнику, а вниз в сторону. А то не ровен час буковая рукоятка засветит в глазик



[Aleksey_Msk]

1. Что то не совсем они стандартные.

 2. Какого конкретно?


3. КМК, крючок парковки должен быть такой, чтобы шток с рукояткой смотрел не в лоб заточнику, а вниз в сторону. А то не ровен час буковая рукоятка засветит в глазик

1. Стандартные, имеется ввиду для моей системы.

2. АМг6


3. В данном случае не получается отводить дальше. Я тоже хочу в будущем дать больше свободы парковки пользователю. В моем случае (я сижу слева от станка) ручка на меня не смотрит. Хотя хват может быть разным и может кто-то и сидит перед станком. Покупатели пока не жаловались.

 В модели F2 будет полностью другая вертикальная штанга, с подъемным блоком и шарниром и свободой парковки, но цена будет раза в полтора выше. В F1 тоже буду позднее работать над этим.



[kum_15]

В данном случае не получается

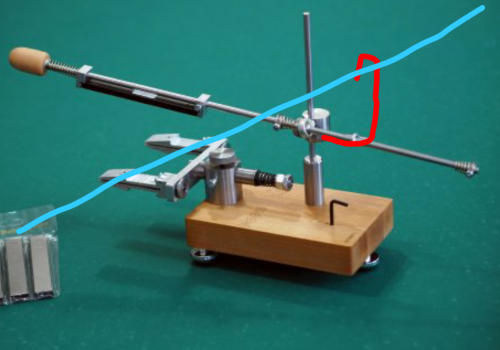

А так?








[Main711]

Шарнир не позволяет. Использован максимум.



[Aleksandr7]

А если вниз как у Вас нарисовано, то можно. Так изначально и было. Сейчас ножку крюка укорачиваю и разворачиваю его стойку, чтобы было как на фото.



[han_solo]

Тогда снизу поворотный сектор для опоры сделай. Заодно вертикальный угломер будет. Как в моей теме про ГиП. Я у себя стандартную парковку не использую. Поворотная опорная удобней.
