Как сделать "Точилку Ефима"

[Arthurich]

Добрый день. насмотревшись, начитавшись пришел к созданию свой точилки по мотивам всего здесь услышанного, увиденного и подсмотренного. про постройку создам отдельную тему в которой постараюсь никого не забыть.


сейчас мне нужна помощь с изготовлением пружинок для зажимов. я так и не понял оптимальную толщину и зазор между сухарем(то что ездит по поворачивающейся рамке) и самим зажимом.


кто-то пишет что достаточно 0,4мм толщины, кто-то рекомендует делать пружину из ножовки(толщина 1мм). посмотрел на линейку 0,5мм - мне показалось тонковато. взял 1мм - толстовато.


про зазор между сухарем и зажимом вообще мало информации.


если не сложно поделитесь у кого сколько толщина пружины и величина зазора. так как лазера нет каждая пружинка вытачивается в ручную и это занимает больше времени чем сами тесты на гибкость...

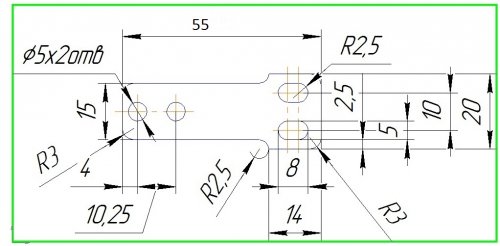

вот то что я делаю сейчас. из линейки Зубр толщина 1мм. общая длинна только не 55, а 60 мм. изготовленные с длинной 55 показались слишком не гибкими.



[sergeibry6]

 У меня толщина 0,8мм. 1мм тоже пойдет. Толщина должна будет удерживать от провисания губки с зажатым ножом. Поэтому зависит от массы (материала ), конструкции (вылета)  губок и массы ножа. Но 1мм обычно за глаза хватает.


Зазор по ходовой посадке. Паз с допуском Н7, сухарь с допуском f7. Т.е. гарантированный зазор 0,02...0,04мм. От точности будет зависить положение РК при перевороте.



[ChoKopay]

Смотрю на название темы и понимаю, что НИКАК не сделать точилку ЕФИМА без участия самого ЕФИМА!



[ewgenij]

Зазор по ходовой посадке. Паз с допуском Н7, сухарь с допуском f7. Т.е. гарантированный зазор 0,02...0,04мм. От точности будет зависить положение РК при перевороте.

я не про этот зазор). я про тот что расстояние между сухарем и зажимом для ножа. видел в этой теме рекомендации от 20мм до 40мм...



[oper_76]

я не про этот зазор). я про тот что расстояние между сухарем и зажимом для ножа. видел в этой теме рекомендации от 20мм до 40мм...




У меня толщина пружины 0.7 мм, а заявленное расстояние 18мм.



[Hammer13]

я не про этот зазор)

15-18



[arbus]

так как лазера нет каждая пружинка вытачивается в ручную и это занимает больше времени чем сами тесты на гибкость...

Я Вас умоляю...


Ножницы по металлу  или болгарка+ сверлилка = 30 минут на 4 пружины. Пробуйте сами, не слушайте советы.


Не всегда толщина пружины будет определять силу сжатия при деформации. Тут много зависит и от материала из которого делается пружина.



[radarmilitary]

Я такие зажимы не делал. Предпочитаю цельнофрезерованные.


Но у меня есть двухлетений Профиль К02. Там есть такие пружины. Маленькими болтиками М4 невозможно пружину так прикрутить чтобы не двигалась и из за этого сдвигается пружина вперёд или назад и начинаются танцы с бубном.


По-моему  надо в сухарь и в губку соответственно пружине дополнительно сделать например штифт 4H7 , и всё лифты кончатся.


Может я и не прав. Не настаиваю на моём варианте. И всё-таки хочу для моего профиля такие когданибудь сделать.



[spirsing]

Маленькими болтиками М4 невозможно пружину так прикрутить чтобы не двигалась и из за этого сдвигается пружина вперёд или назад и начинаются танцы с бубном.

Опана, а я и не знал

Стока точилок, везде М4.



[Evgeniy42]

Опана, а я и не знал

Стока точилок, везде М4.

Я написал

  у меня Профиль....
