Начну пожалуй новую тему, дабы не захламлять тему о точилках.
Итак: электронный (цифровой) угломер для ножевых точилок...
Задачи: уменьшение веса и размеров подвижной части, увеличение и удобочитаемость индикации (в том числе поворот экрана к заточнику).
Разработан и сделан первый пилотный экземпляр.
Сразу говорю, что размеры, форма, крепление, индикация итд итп может варьироваться в самых широких пределах.
Индикация: на этом угломере 0.96" экранчик, имхо волне читабелен и контрастен.
Можно инвертировать изображение, если кому нравятся темные цифры на светлом фоне.
Можно поставить экран любого размера, хоть 7", но думаю для индикации нескольких цифр больше 2-3" не нужно.
Питаться угломер может и от mini-USB или от БП 8-12в.
Датчик: сама плата датчика GY-521 16 х 21 х 2.8мм, сверху может быть любой корпус с любым креплением.
Провод использован мягкий, в экране.
Новый датчик GY-952 еще меньше, 13.5 х 20.3 х 2.5мм.
Но с ним ещё надо разбираться, удастся ли его завести как надо.
Вся проблема в том, что в датчиках нет угломеров как таковых
В модуле MPU6050 находятся: 3-х осевой акселерометр, 3-х осевой гироскоп и ))) термометр.
С модулем GY-952 еще хуже, он 6-и осевой, вдобавок и аналоговый
Ну и фотки полученного сегодня, два экранчика 1,8" и два датчика, GY-521(слева) и GY-952(справа):

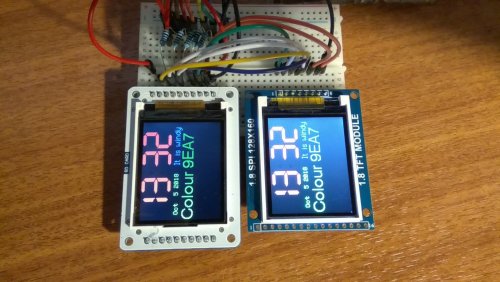

Экраны в отличии от предыдущего OLED уже TFT, те можно работать с цветом.
И как и с новым датчиком, с ними надо разбираться ))
Дальше постараюсь ответить на ваши вопросы и задавайте новые.
Итак: электронный (цифровой) угломер для ножевых точилок...
Задачи: уменьшение веса и размеров подвижной части, увеличение и удобочитаемость индикации (в том числе поворот экрана к заточнику).
Разработан и сделан первый пилотный экземпляр.
Сразу говорю, что размеры, форма, крепление, индикация итд итп может варьироваться в самых широких пределах.
Индикация: на этом угломере 0.96" экранчик, имхо волне читабелен и контрастен.
Можно инвертировать изображение, если кому нравятся темные цифры на светлом фоне.
Можно поставить экран любого размера, хоть 7", но думаю для индикации нескольких цифр больше 2-3" не нужно.
Питаться угломер может и от mini-USB или от БП 8-12в.
Датчик: сама плата датчика GY-521 16 х 21 х 2.8мм, сверху может быть любой корпус с любым креплением.
Провод использован мягкий, в экране.
Новый датчик GY-952 еще меньше, 13.5 х 20.3 х 2.5мм.
Но с ним ещё надо разбираться, удастся ли его завести как надо.
Вся проблема в том, что в датчиках нет угломеров как таковых
В модуле MPU6050 находятся: 3-х осевой акселерометр, 3-х осевой гироскоп и ))) термометр.
С модулем GY-952 еще хуже, он 6-и осевой, вдобавок и аналоговый
Ну и фотки полученного сегодня, два экранчика 1,8" и два датчика, GY-521(слева) и GY-952(справа):

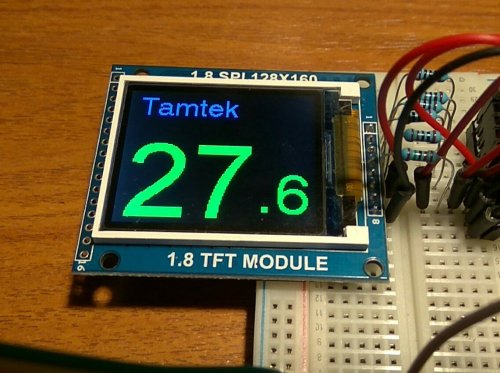

Экраны в отличии от предыдущего OLED уже TFT, те можно работать с цветом.
И как и с новым датчиком, с ними надо разбираться ))
Дальше постараюсь ответить на ваши вопросы и задавайте новые.
